Вальцовка труб кондиционера: почему от одного соединения зависит вся система
При установке бытовой сплит-системы внутренний и наружный блоки соединяют медными трубами, по которым циркулирует хладагент. Для подключения трубопровода к сервисным портам чаще всего используется разборное вальцовочное соединение. Край трубы расширяют в форме ровного конуса, после чего прижимают накидной гайкой к ответной части штуцера.
На первый взгляд операция кажется простой. Однако именно дефекты вальцовки нередко становятся причиной утечки фреона, снижения производительности и дорогостоящего ремонта кондиционера. Качество соединения зависит не только от опыта монтажника, но и от состояния медной трубы, точности подготовки и применяемого инструмента.
Зачем нужна вальцовка при монтаже кондиционера
Вальцованное соединение должно сохранять герметичность при вибрациях, перепадах температуры и высоком рабочем давлении. В отличие от пайки, его можно разобрать при демонтаже или обслуживании оборудования.
Правильно сформированный раструб:
- плотно прилегает к конусной поверхности штуцера;
- не имеет трещин, заусенцев, перекосов и складок;
- равномерно зажимается гайкой по всей окружности;
- выдерживает расчетное давление холодильного контура;
- не деформируется при затяжке с установленным моментом.
Особенно высоки требования при работе с современными хладагентами R32 и R410A. Давление в таких системах значительно выше, чем в старом оборудовании на R22, поэтому применение неподходящих труб, изношенного инструмента или приблизительная затяжка недопустимы.
Как выполняется вальцовка медной трубы
Подготовка и резка
Для холодильной трассы используют специальную медную трубу подходящего диаметра и толщины стенки. Ее отрезают труборезом строго перпендикулярно оси. Ножовка для этой операции не подходит: после нее остается неровная кромка и металлическая стружка, способная попасть в контур.
После резки внутренний заусенец аккуратно снимают риммером. Трубу при этом держат отверстием вниз, чтобы частицы меди не оказались внутри. Затем проверяют геометрию среза и обязательно надевают накидную гайку — после формирования раструба сделать это уже не получится.

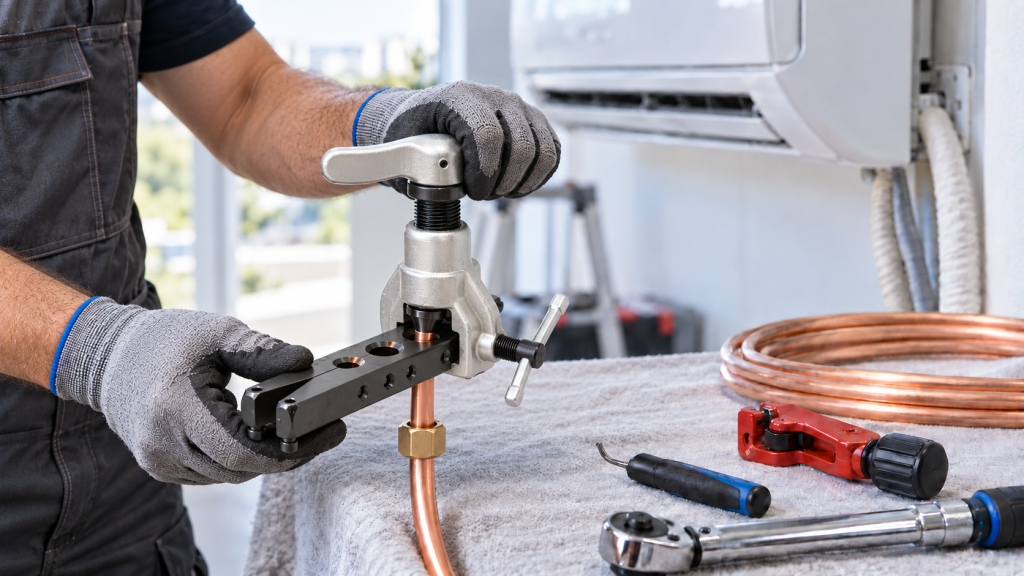

Формирование раструба
Трубу фиксируют в отверстии вальцовочной планки соответствующего диаметра. Величина выступа края определяется конструкцией инструмента и рекомендациями его производителя. Конус плавно входит в трубу и развальцовывает ее до требуемой формы.
Готовый раструб осматривают при хорошем освещении. Поверхность должна быть гладкой и симметричной, без продольных рисок, утонченных участков и разрывов. Поврежденный край нельзя «дожать» или исправить герметиком — его отрезают и выполняют операцию заново.
Сборка и проверка
Раструб устанавливают на штуцер без перекоса, гайку сначала наворачивают вручную, а затем затягивают динамометрическим ключом. Момент затяжки выбирают по диаметру трубы и инструкции производителя кондиционера. Слишком слабое соединение будет пропускать хладагент, а чрезмерное усилие способно раздавить медь или сорвать резьбу.
После сборки проверяют соединения на утечки, а затем вакуумируют. Вакуумирование удаляет воздух и влагу, но не заменяет полноценную проверку герметичности под давлением - для этого используется азот.
Основные инструменты монтажника
| Инструмент | Назначение |
|---|---|
| Труборез | Создает ровный перпендикулярный срез без грубой деформации трубы |
| Риммер или фаскосниматель | Удаляет внутренний заусенец и подготавливает кромку |
| Вальцовочный инструмент | Формирует точный конусный раструб требуемого размера |
| Динамометрический ключ | Обеспечивает затяжку гайки с заданным усилием |
| Трубогиб | Позволяет изгибать трассу без заломов и сужения проходного сечения |
Профессиональные эксцентриковые вальцовки формируют раструб постепенно и уменьшают риск появления трещин. Для регулярного монтажа удобны аккумуляторные модели, но результат в любом случае зависит от исправности зажимной планки и конуса.
Вспомогательное оборудование и расходные материалы
Для надежного монтажа одной вальцовки недостаточно. Специалисту также необходимы:
- манометрический коллектор, рассчитанный на используемый хладагент;
- вакуумный насос и вакуумметр;
- азотный редуктор и баллон для опрессовки (для длинных трасс, особенно при монтаже в 2 этапа);
- электронный течеискатель или специальный пенный состав;
- заглушки для защиты труб от пыли и влаги;
- ключ для удержания ответной части соединения.
Применять сантехническую пасту, ФУМ-ленту или случайный герметик на конусе нельзя. Герметичность обеспечивается точным прилеганием металлических поверхностей, а посторонние вещества могут загрязнить холодильный контур.
Чем опасна некачественная вальцовка
Микротрещина или перекос не всегда проявляются сразу. Кондиционер может проработать несколько недель или месяцев, постепенно теряя хладагент. В результате снижается холодопроизводительность, внутренний блок начинает обмерзать, увеличивается время работы и расход электроэнергии.
При значительной утечке ухудшается возврат масла в компрессор. Продолжительная эксплуатация в таком режиме способна привести к перегреву и выходу компрессора из строя. Простая на этапе монтажа ошибка превращается в поиск места утечки, повторную вальцовку, вакуумирование и заправку системы.
Недопустимы и чрезмерно затянутые соединения. Передавленный раструб истончается, прилипает к штуцеру или растрескивается из-за вибраций. Поэтому затягивание гайки «на глаз» не является признаком профессионального подхода.
Главное о надежном соединении
Качественная вальцовка — это не отдельное движение инструментом, а последовательность точных операций: ровная резка, удаление заусенца, правильное положение трубы, формирование симметричного раструба, затяжка с заданным моментом и проверка герметичности.
При заказе монтажа кондиционера стоит уточнить, применяет ли мастер качественные инструменты и выполняет ли вакуумирование трассы. Экономия времени на этих процедурах повышает риск утечки и сокращает срок службы оборудования. Грамотно выполненное соединение остается герметичным годами и помогает сплит-системе работать с расчетной эффективностью.
