Где и как установить водяной тепловентилятор: пять решений до начала монтажа
Водяные тепловентиляторы помогают обогревать склады, цеха, автосервисы и другие помещения, где тепло нужно доставить на большое расстояние. Прибор подключается к системе отопления, нагревает проходящий через него воздух и направляет поток в нужную часть помещения.
Чтобы этот принцип работал на практике, недостаточно выбрать модель по мощности и закрепить её на стене. До монтажа нужно определить, куда пойдёт воздушная струя, хватит ли температуры и расхода теплоносителя, как будет управляться обогрев и что произойдёт при остановке системы зимой. Разберём эти решения по порядку.
1. Сколько приборов нужно и куда направить воздух?
Тепловую мощность подбирают по потерям здания с учётом ворот, окон, утепления и воздухообмена. Площадь пола без высоты потолков и режима работы мало о чём говорит. Затем смотрят паспортную дальность струи при выбранной скорости вентилятора: она помогает понять, куда попадёт тёплый воздух.
Для длинного помещения несколько аппаратов вдоль стены часто дают более ровный прогрев, чем один у входа. Их потоки направляют в рабочие зоны так, чтобы между ними не оставалось холодных участков, но у станков или кассы не возникал постоянный сильный обдув. В углах струю ведут к центру, у ворот учитывают частые поступления холодного воздуха. Стеллаж, балка или перегородка на пути струи — причина изменить точку крепления, а не просто увеличить температуру воды.

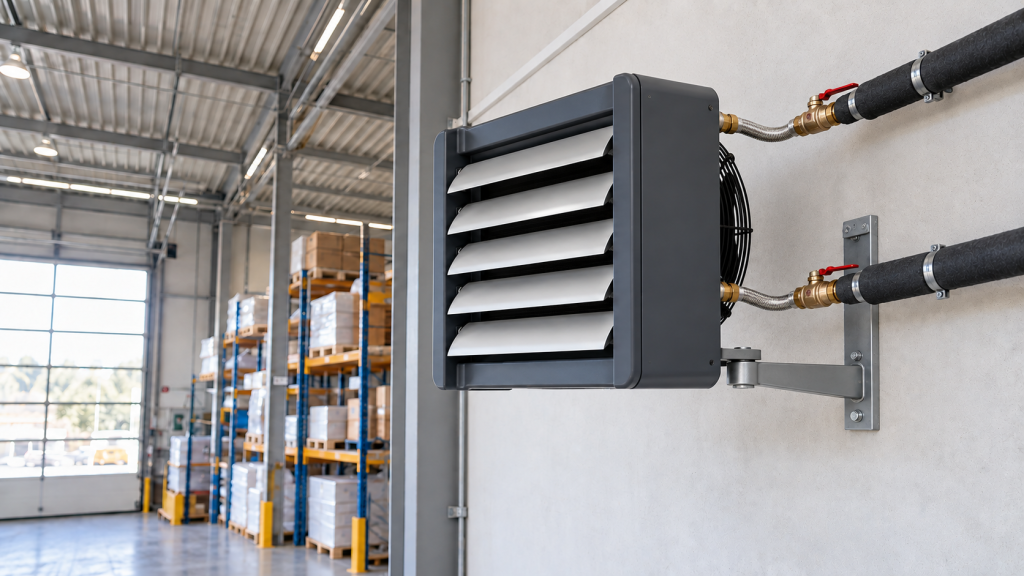

2. На какой высоте крепить тепловентилятор?
Единой высоты для всех водяных моделей нет. Настенный прибор должен подавать тепло туда, где находятся люди или требуется поддерживать температуру товара. Потолочный монтаж допустим, если он предусмотрен производителем: нужна достаточная вертикальная дальность струи, иначе тёплый воздух останется под кровлей. При слишком низкой установке и высокой скорости можно получить неприятный обдув.
Высоту сверяют с таблицей монтажа конкретной модели, затем настраивают угол корпуса и жалюзи. Оставляют свободный вход воздуха за аппаратом и доступ к вентилятору, теплообменнику, воздухоотводчику и кранам. Стену, колонну или перекрытие проверяют под вес прибора с заполненным теплообменником; трубы не должны служить опорой. В высоком цехе дополнительно оценивают скопление тепла под потолком: для его возврата в рабочую зону может потребоваться отдельное решение по циркуляции воздуха.
3. Подойдёт ли вода из существующей системы отопления?
В паспорте тепловую мощность указывают для определённых температур подачи, обратки и входящего воздуха. Например, показатель при режиме 90/70/15 °C нельзя переносить на систему с подачей 55 °C: теплоотдача станет другой. Поэтому до покупки уточняют температуры в отопительный сезон, доступный расход и давление, запас мощности источника тепла и сопротивление новой ветки. По этим данным проверяют таблицу или программу подбора модели.
При подключении предусматривают отсечные краны для обслуживания, возможность удалить воздух и слить воду. Фильтр, балансировочный клапан, регулирующую арматуру и насос добавляют по схеме системы. Если аппаратов несколько, их ветки балансируют: иначе ближний к насосу прибор может получать избыток воды, а дальний — недогреваться. Патрубки при затяжке придерживают вторым ключом, трубы закрепляют отдельно. После заполнения проверяют герметичность и удаляют воздух из теплообменника.
4. Когда нужен смесительный узел?
Смесительный узел нужен не каждому водяному тепловентилятору. Если параметры общего контура подходят теплообменнику, а гидравлика допускает изменение расхода, температуру помещения можно регулировать двухходовым клапаном с приводом: по команде автоматики он меняет подачу воды через прибор.
Отдельный узел с трёхходовым клапаном применяют, когда требуется смешать горячую воду с обратной до расчётной температуры или сохранить циркуляцию через теплообменник при изменении теплоподачи. В зависимости от схемы ему может потребоваться собственный насос. Это бывает актуально при подключении к магистрали с температурой выше расчётной для ветки или при особых требованиях к постоянному протоку. Трёхходовой клапан сам по себе не исправит недостаточный расход в трубах и не заменит гидравлический расчёт.
«Рабочие 70 °C» тоже нельзя назначать всем моделям. Есть аппараты для разных температурных графиков; важно не превышать паспортный предел и получить нужную мощность при фактических условиях объекта. Для неотапливаемого на выходных гаража или склада отдельно решают вопрос замерзания. Автоматика может открывать клапан и поддерживать циркуляцию при падении температуры, но её работа зависит от наличия питания и горячей воды. Если систему могут полностью отключить, нужен предусмотренный проектом способ защиты — вплоть до слива или совместимого с оборудованием незамерзающего теплоносителя.
5. Что должен уметь пульт управления?
Простой настенный пульт задаёт температуру и одну из скоростей вентилятора. Комнатный термостат включает обогрев при охлаждении воздуха; регулятор скорости меняет расход воздуха, дальность струи и шум. Это разные функции: снижение оборотов не равнозначно снижению температуры воды. В зависимости от комплекта автоматики команда термостата останавливает вентилятор, закрывает клапан либо управляет обоими устройствами.
Для нескольких аппаратов бывают групповые контроллеры, расписания и плавное или ступенчатое изменение скорости. Пульт подбирают под тип двигателя, схему клапана и допустимую электрическую нагрузку. Датчик температуры ставят в обслуживаемой зоне, вдали от прямой струи, ворот и солнечного нагрева. На складе с разными температурными зонами один термостат возле входа не покажет, что происходит в дальнем отсеке.
Что проверить при первом запуске
Монтаж завершён, когда прибор работает в расчётном режиме. Проверяют направление потока, все скорости, открытие клапана по команде термостата, удаление воздуха и отсутствие протечек. Для группы аппаратов измеряют температуры в характерных точках помещения и при необходимости корректируют жалюзи и балансировку.
Для предварительного подбора в Челябинске подготовьте план помещения с высотой потолков, расположением ворот и стеллажей, а также данные об источнике тепла и температурах подачи и обратки. Специалисты Um-Climat.ru помогут подобрать оборудование и управление, а также выполнят монтаж тепловентиляторов. Окончательную схему подключения определяют после проверки условий на объекте.
